Volkswagen: Επαναστατικό head-up display επαυξημένης πραγματικότητας [video]

Δείτε πώς λειτουργεί το head-up display που περιλαμβάνεται στο πακέτο εξοπλισμού Infotainment Plus, των ID.3 και ID.4.

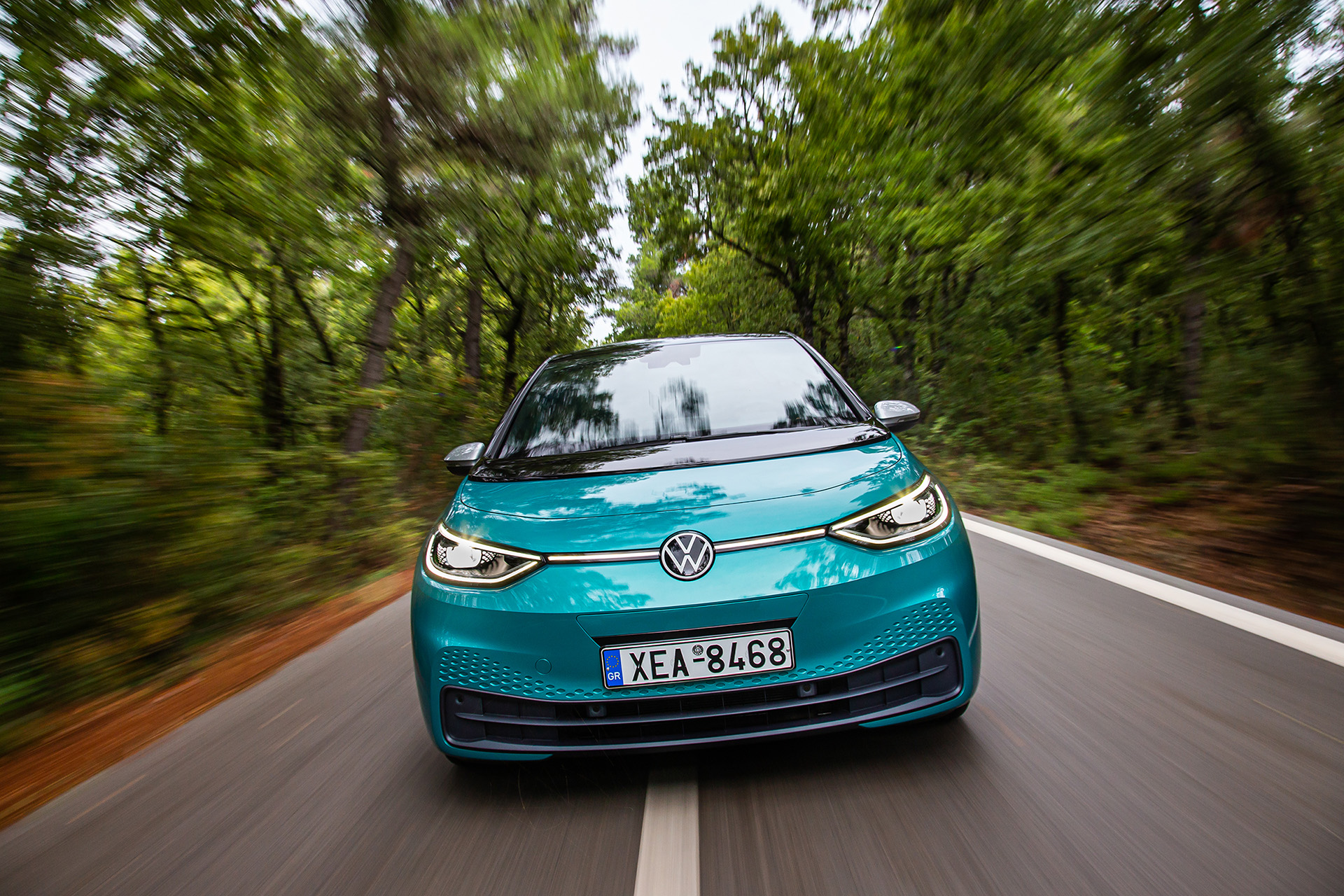

Η Volkswagen παρουσιάζει το νέο head-up display επαυξημένης πραγματικότητας και «παντρεύει» τον εικονικό με τον πραγματικό κόσμο. Το καινοτόμο σύστημα χρησιμοποιεί ειδικά επιλεγμένα σύμβολα και τα προβάλλει δυναμικά στο περιβάλλον. Η Volkswagen είναι ο πρώτος κατασκευαστής που εισάγει αυτήν την τεχνολογία στην compact κατηγορία και την καθιστά προσιτή σε ευρεία κλίμακα. Αρχικά, το head-up display επαυξημένης πραγματικότητας θα παρουσιαστεί στα ID.3 και ID.4, τα νέα ηλεκτρικά μοντέλα της Volkswagen.

Το head-up display επαυξημένης πραγματικότητας προβάλλει σημαντικές πληροφορίες στο παρμπρίζ, σε δύο επίπεδα στον χώρο. Ένα μεγάλο πλαίσιο με διαγώνιο περίπου 1,8 μέτρων, για τις δυναμικές τρισδιάστατες απεικονίσεις, εμφανίζεται σε εικονική απόσταση περίπου 10 μέτρων από τον οδηγό. Οι πληροφορίες από τα συστήματα υποβοήθησης, όπως υποδείξεις πλοήγησης, σημεία εκκίνησης και προορισμοί, εμφανίζονται επίσης σε αυτό, το πιο μακριά εμφανιζόμενο πλαίσιο. Το δεύτερο πλαίσιο είναι δισδιάστατο και βρίσκεται κάτω από το προηγούμενο, με τα δύο να αποτελούν μία ενιαία, ολοκληρωμένη εικόνα στο οπτικό πεδίο του οδηγού. Αυτό το δεύτερο πλαίσιο δείχνει την ταχύτητα, τα οδικά σήματα και τις υποδείξεις υποβοήθησης και πλοήγησης με στατικά σύμβολα, που μοιάζουν να βρίσκονται περίπου τρία μέτρα μπροστά από τον οδηγό.

head2

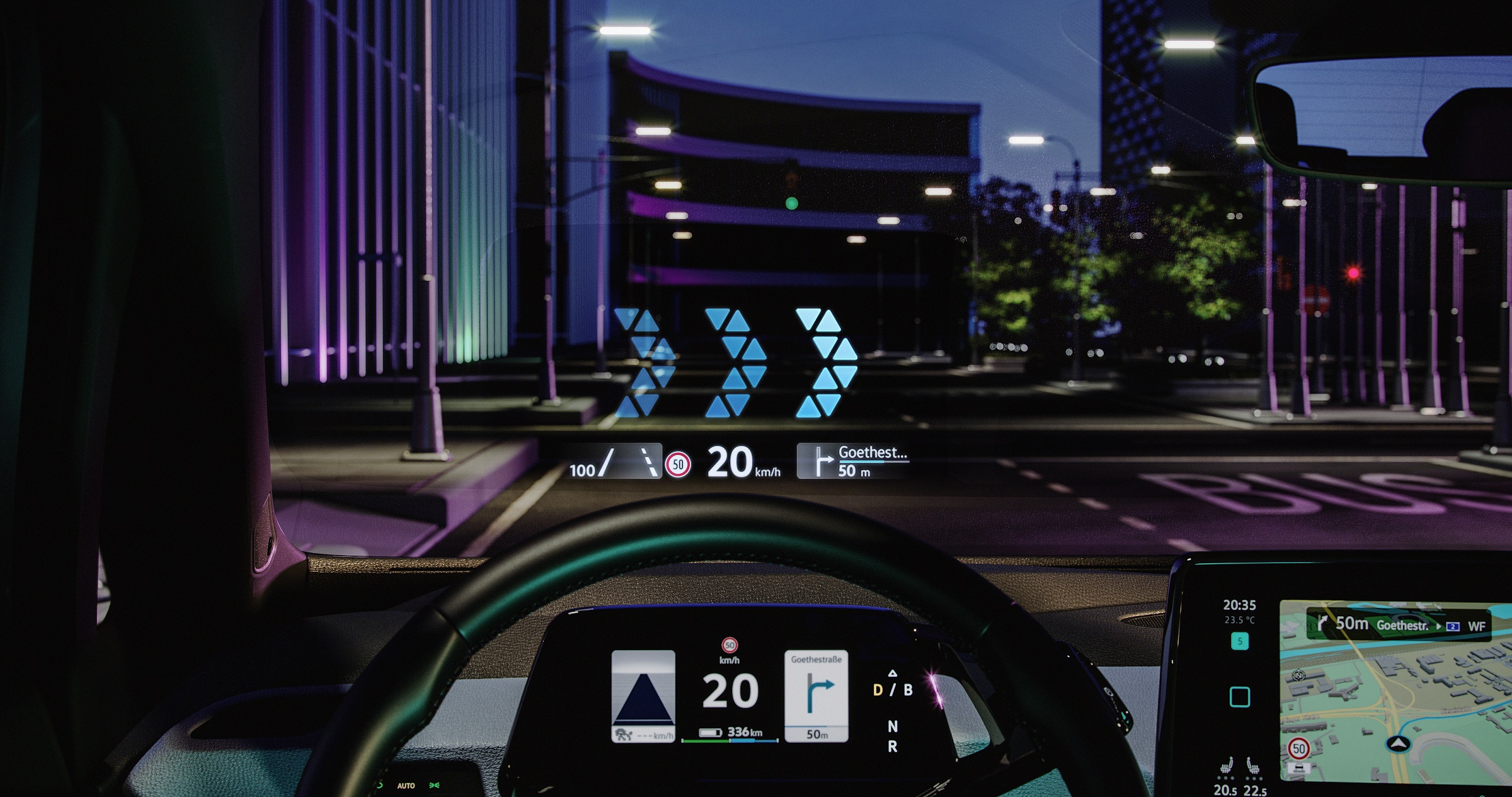

Όλες οι απεικονίσεις τοποθετούνται οπτικά έξω από το όχημα, στον πραγματικό κόσμο, και εμφανίζονται δυναμικά. Όταν το όχημα πλησιάζει σε μια διασταύρωση, όπου πρέπει να στρίψει σύμφωνα με τη διαδρομή του συστήματος πλοήγησης, ο οδηγός βλέπει δύο ενδείξεις: Σε πρώτη φάση, μια ειδοποίηση στο επίπεδο του δρόμου και στη συνέχεια τρία βέλη που βρίσκονται στη διασταύρωση. Όσο ο οδηγός πλησιάζει στη διασταύρωση, τόσο μεγαλύτερα γίνονται τα βέλη. Ταυτόχρονα, αρχίζουν να σβήνουν ώστε να προσφέρεται πιο καθαρή ορατότητα στο δρόμο. Κατά την εξέλιξη όλων των απεικονίσεων, η Volkswagen ακολούθησε τη λογική του “Less is more”. Κάτι που διασφαλίζει ότι σε καμία περίπτωση ο οδηγός δεν επιβαρύνεται από περιττές πληροφορίες και δεν του αποσπάται η προσοχή από τον δρόμο.

Η τεχνολογική καρδιά του head-up display επαυξημένης πραγματικότητας είναι η μονάδα αναπαραγωγής εικόνων (PGU) που βρίσκεται  στο ταμπλό. Η οπτική ακτίνα που δημιουργείται από μια ιδιαίτερα φωτεινή οθόνη LCD μεταδίδεται σε δύο επίπεδους καθρέφτες και ειδικοί φακοί διαχωρίζουν τις απεικονίσεις για τα πλαίσια κοντινής και μακρινής απόστασης. Οι δύο καθρέφτες εκτρέπουν την ακτίνα σε έναν μεγάλο, ηλεκτρικά ρυθμιζόμενο κοίλο καθρέφτη και από εκεί δημιουργείται η προβολή στο παρμπρίζ. Με αυτό τον τρόπο ο οδηγός βλέπει τα σύμβολα και τις υποδείξεις ρεαλιστικά και τρισδιάστατα, σε απόσταση περίπου 10 μέτρων.



head3

Οι εικόνες δημιουργούνται από μια μονάδα AR που βρίσκεται σε έναν από τους δύο κεντρικούς υπολογιστές των μοντέλων ID. Αυτή η μονάδα λαμβάνει πληροφορίες από τα δεδομένα της μπροστινής κάμερας, του αισθητήρα ραντάρ και του χάρτη πλοήγησης, για να «τοποθετήσει» σωστά τα σύμβολα στο περιβάλλον. Οι απεικονίσεις που εμφανίζονται στο μακρινό πλαίσιο σταθεροποιούνται σε σχέση με τις κινήσεις του οχήματος και προσαρμόζονται στη γεωμετρία του συστήματος προβολής.

Το head-up display επαυξημένης πραγματικότητας περιλαμβάνεται στο πακέτο εξοπλισμού Infotainment Plus, των ID.3 και ID.4, το οποίο προσφέρει μεταξύ άλλων το σύστημα πλοήγησης Discover Pro με οθόνη αφής.
